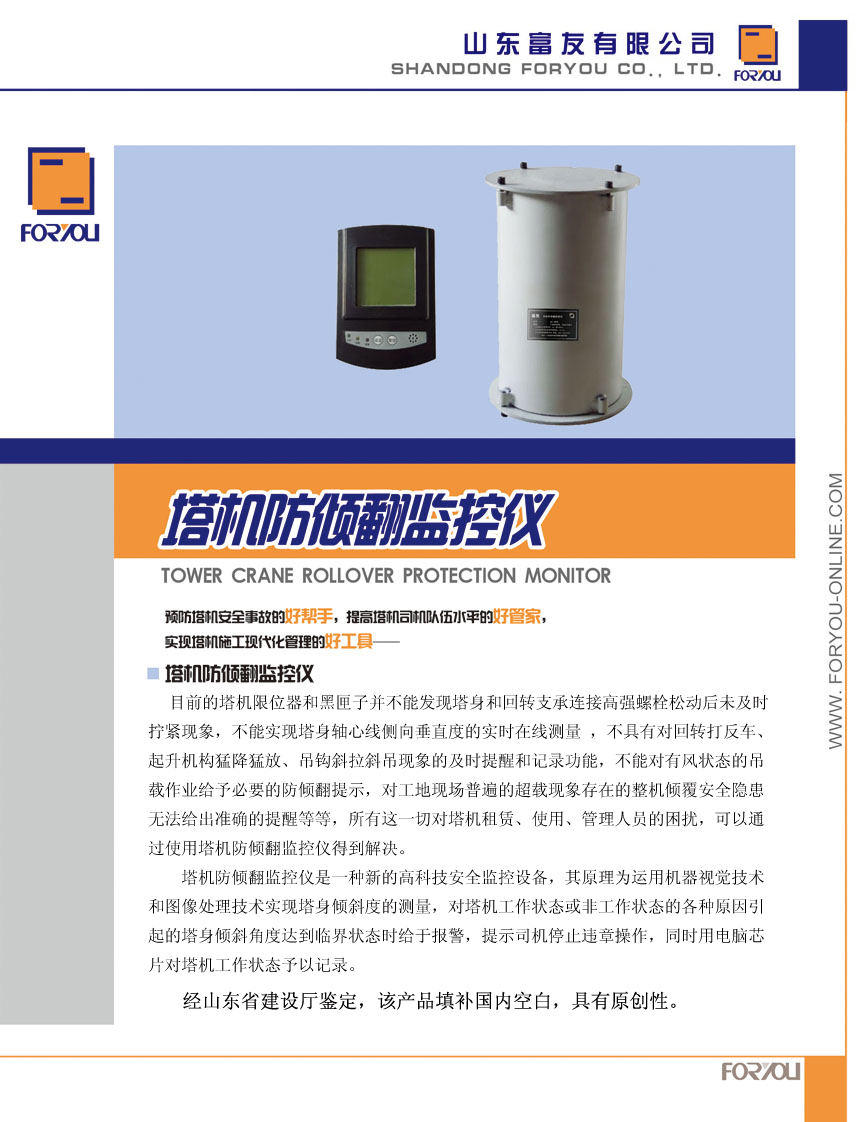

一、产品原理及介绍

    塔式起重机防倾翻监控仪是一种新的、高效、全方位塔式起重机安全监控设备，其原理为运用机器视觉技术和图像处理技术，监测因各种因素造成的塔身倾斜，当倾斜度达到临界危险状态时给予报警，提示司机停止危险操作；同时用电脑芯片将造成危险的状态给予记录，通过对记录的分析可查明造成危险状态的原因，以便及时采取措施，消除安全隐患，从而大大降低塔机安全事故。

    该产品通过对塔机状态的设定，可以有效监测出塔机因塔身基础不平、塔身螺栓松动或者塔身关键焊缝出现裂纹而导致的塔身刚度变化情况，在塔身达到倾翻临界状态时及时报警，从而提醒人们及时检查塔机存在的故障隐患，预防塔机倾翻。

塔机防倾翻监控仪通过省级鉴定，并由山东省级建设厅建机行管［ 2008 ］ 69 号文推广应用。

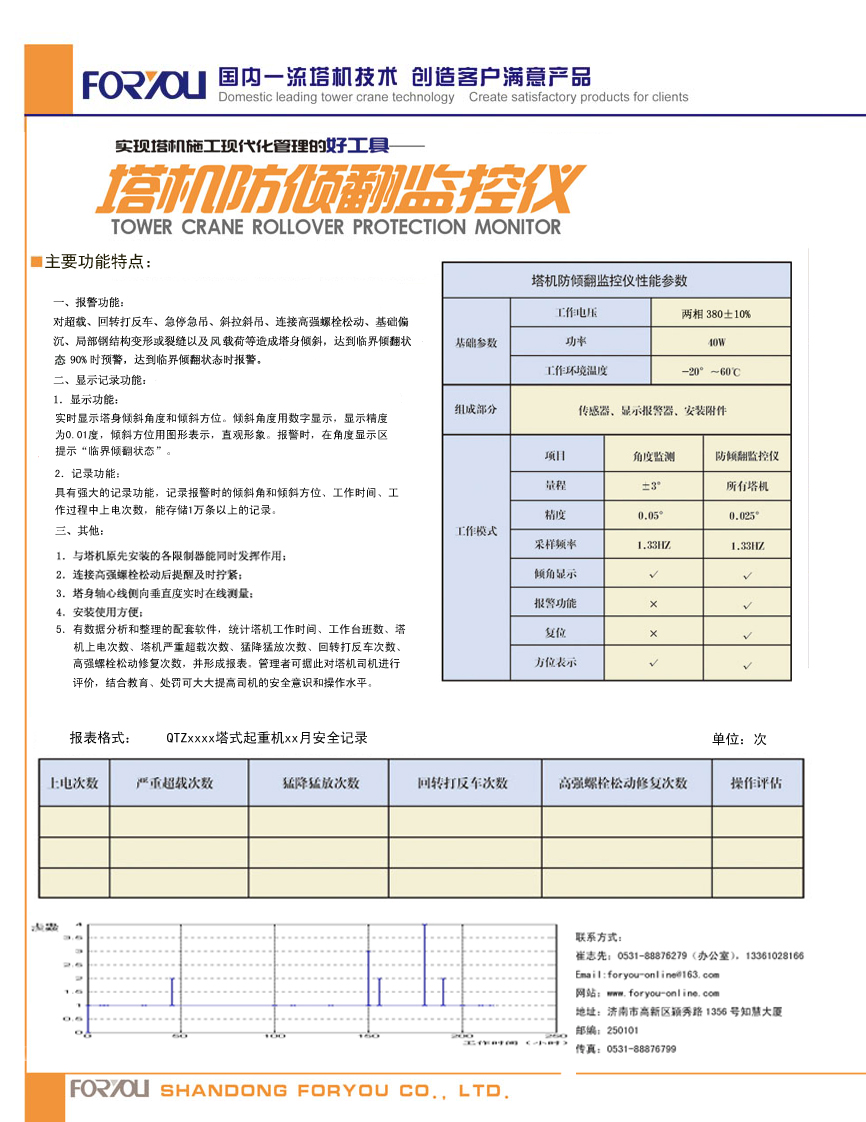

基础    参数	工作电压	AC100～240V
	功率	20W
	工作环境温度	－20°～ ＋60°
	存储温度	－40℃ ～ ＋70℃
	海拔高度	2000m以下

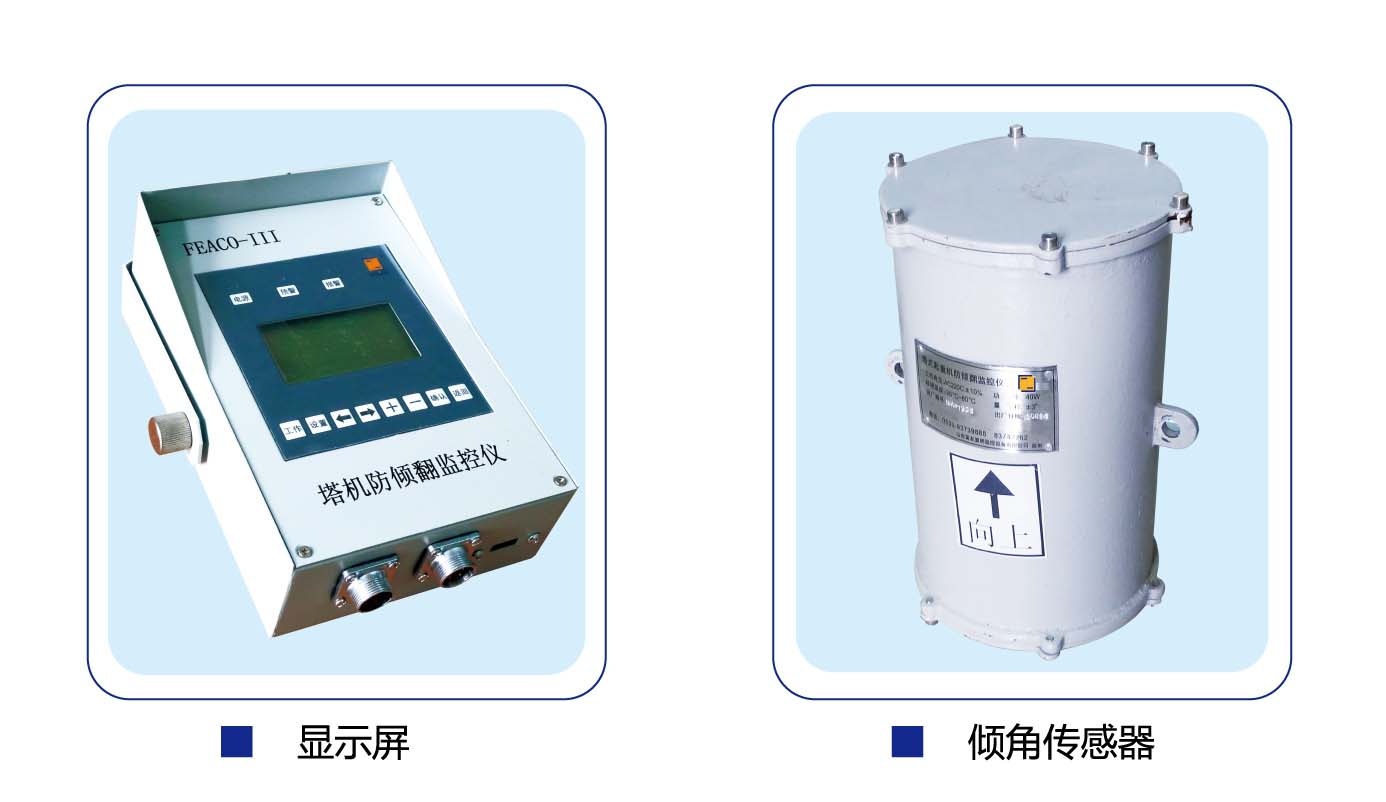

组成部分	传感器、显示屏、安装附件
防护等级	传感器	IP67
	显示屏	IP43
工作    模式		角度仪	防倾翻监控仪
	量程	±3°	所有塔机
	精度	0.05°	0.025°
	采样频率	1.33HZ	1.33HZ
	倾角显示	√	√
	报警功能	×	√
	复位	×	√
	方位表示	√	√
	控制	×	√

　　（1）FEACO-Ⅰ—具有塔机的防倾翻预警、报警功能，角度测量功能及数据存储功能，这是防倾翻监控仪的基本功能；

　　（2）FEACO-Ⅱ—具有塔机的防倾翻预警、报警功能，角度测量功能及工作时间与对应数据的记录及存储功能；

　　（3）FEACO-Ⅲ—具有塔机的防倾翻预警、报警功能，角度测量功能，工作时间与对应数据的记录及存储功能，当因塔机超载导致的持续报警超过2秒钟以上或者其他原因导致持续报警超过2分钟时能够自动断开起升和变幅向外的电路。

　　（4）FEACO-Ⅳ—具有塔机的防倾翻预警、报警功能，角度测量功能，工作时间与对应数据的记录及存储功能，数据的无线传输和下载功能，当因塔机超载导致的持续报警超过2秒钟以上或者其他原因导致持续报警超过2分钟时能够自动断开起升和变幅向外的电路。

　　（5）FEACO-Ⅴ—具有塔机的防倾翻预警、报警功能，角度测量功能，工作时间与对应数据的记录及存储功能，数据的无线传输和下载功能，数据的远程监控和分析功能，当因塔机超载导致的持续报警超过2秒钟以上或者其他原因导致持续报警超过2分钟时能够自动断开起升和变幅向外的电路。

　　1.记录塔机所有超出设定范围的次数和上电次数，统计塔式起重机工作状态严重超载次数、工作台班数、停电次数、非工作状态下的刚度低于临界值的次数，有利于对司机工作熟练程度、塔机工作繁忙程度、塔机严重超载频率作出定量分析。

　　2.避免人为漏检、人为误操作、人为违规以及高强螺栓松动、地基倾斜等因素造成的塔机倾翻事故。

　　3.具有倾角测量功能，可以准确地测量塔机、大型钢结构在安装过程中及安装完毕后的垂直度，避免因倾角过大带来的倒塔事故。

　　4.对下列原因造成的塔身倾斜实行动态监测，当达到危险临界状态时给予报警提示并记录。
      　1) 超载或严重超载。
      　2) 回转打反车，急停猛吊，斜拉斜吊。
     　 3) 连接高强螺栓松动后提醒及时拧紧。　　
      　4) 塔吊基础偏沉。
      　5) 局部钢结构变形或裂缝。
      　6) 风荷载对塔身的影响。

　　5.对塔身轴心线侧向垂直度实时在线测量。

　　6.能存储 1 万条以上预警和报警记录，并且不可更改，保证监测的真实性。

　　7.有数据分析与整理的配套软件，对塔机工作台和出现临界危险状态进行有效分析，便于管理部门对塔吊司机的教育和管理。

　　8.安装、使用方便。

　　塔机限位器和黑匣子并不能发现塔身和回转支承连接高强螺栓松动后未及时拧紧现象，不能实现塔身轴心线侧向垂直度的实时在线测量，不具有对回转打反车、起升机构猛降猛放、吊钩斜拉斜吊现象的及时提醒和记录功能，不能对有风状态的吊载作业给予必要的防倾翻提示，对工地现场普遍的超载现象存在的整机倾覆安全隐患无法给出准确的提醒等等，而塔式起重机防倾翻监控仪具有如下优点：

　　　1.其记录信息功能可以记录工作和非工作状态的违章作业和违章工况，并且为事故分析和安全管理部门的鉴定提供不可更改的依据。

　　　2.随时提供塔身倾斜度和倾斜方位，利于查明倾斜原因。

　　　3.独特的报警功能，设置有两道报警线，第一道预警，可以在塔身倾斜达到一定数值时提出警告，第二道报警，要求司机必须采取正确措施消除危险。

　　　4.能够对塔机在临近使用寿命时的状态诊断和评估提供科学依据。
