一、概述
FWQT/B型电子式联动操纵台(以下简称联动台)是济南富友慧明监控设备有限公司在充分研究塔式起重机电控系统及机构操纵系统的基础之上,结合操纵的具体特点,利用微电子技术、信息传感技术、信息通讯技术,遵循创造性原则、市场需求原则、使用者优先原则,自主研发的新一代高质量、高性能的塔式起重机电控操纵系统,从根本上突破了常规联动台的功能,并进一步替代实现了原先由电控柜部分实现的逻辑控制,实现了塔机联动台在功能上的飞跃,是塔式起重机理想的电器系统智能控制中心。
本产品具有创新性,填补了国内空白,技术水平达到国内领先水平。http://www.sdfyhm.com/
二、主要技术参数
电控柜交流接触器控制回路电压 |
220V,50HZ |
环境温度 |
-20℃-+60℃ |
控制回路电流 |
≤10A |
无故障工作时间 |
3000h |
三、产品性能特点
1、联动台的手柄无论处于什么位置,一定处于某一档位区间之内,避免了档位切换时脱档情况的发生,且电子联动台的档位进入区间小于退出该档位的区间,这样可以有效避免常规联动台处于两个档位临界位置时,档位不停切换的问题。
2、实现了机构由低速向高速切换时换档延时功能。系统根据手柄在一个档位上停留的时间进行控制,当手柄在某一档位停留不足3秒时,要延时到3秒方能进行档位切换,取代原电控柜内延时头的作用(延时 时间可根据用户需要设置,最低为0秒,最高为9秒)。

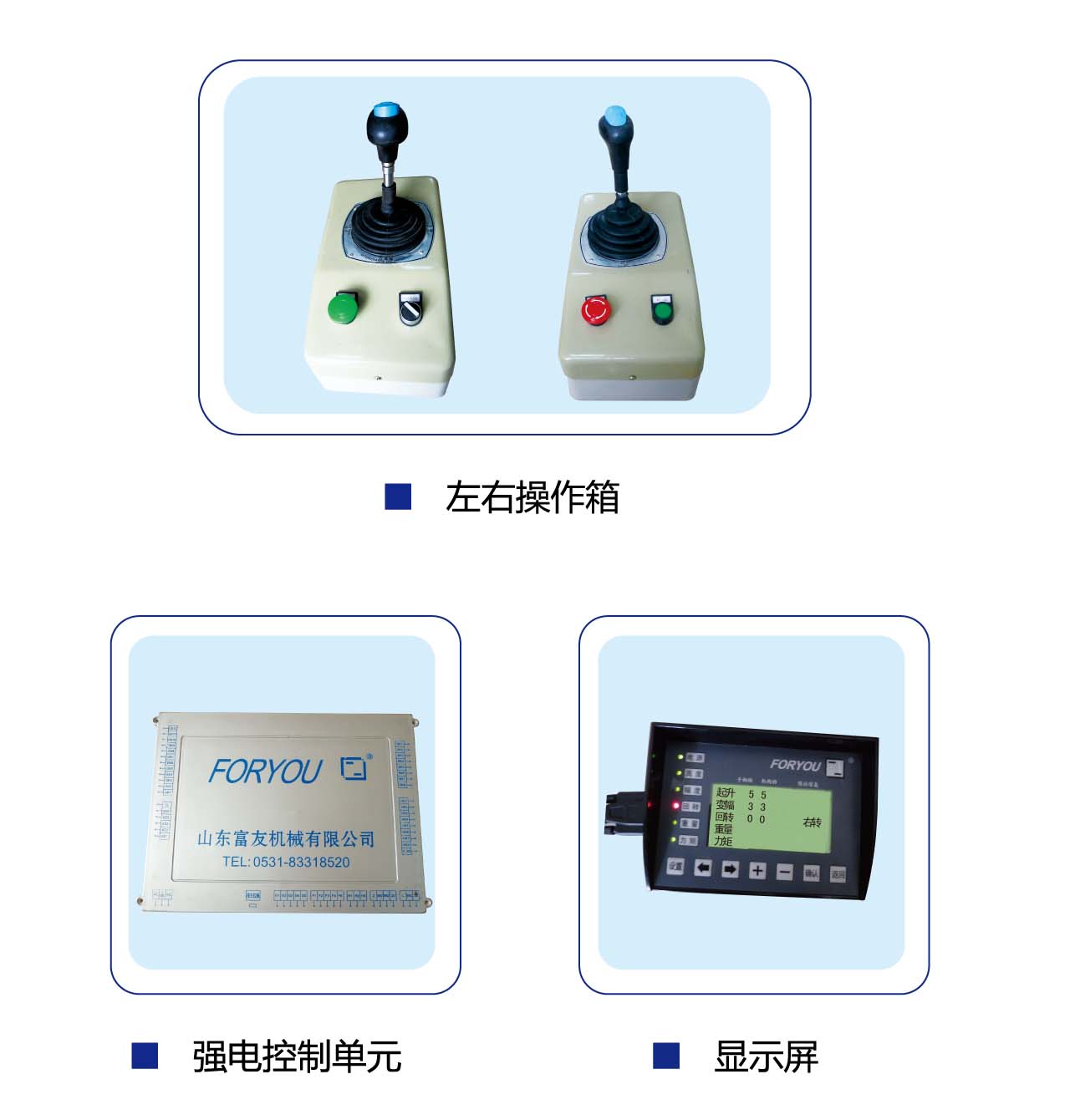

3、显示屏显示当前机构工作的档位以及手柄所处档位,档位切换时系统有声音提示,这样就省略了常规联动台机械撞击提醒换档的结构,系统更轻便、灵活,操纵手感更好。
4、限位器接入电子联动台的电控柜驱动单元上,单片机对限位信号进行处理,并发出限位控制指令,所有的限位器信息均由显示屏显示。
5、由于省略了常规联动台到电控柜的电缆接线,控制线接线更加简单(电子联动台带有主控板至电控驱动单元的信号线)。
6、选用电子联动台可极大简化电控柜布线,提高厂家电控柜制作效率,缩短电控柜组织周期。
7、根据需要可设定密码,出厂时由厂商确定使用期限,到期必须输入密码方能使用。
8、用户根据需要可对联动台进行设置,选择对应机型的型号(如:QTZ40-A、QTZ63、QTZ125)确认即可,方便生产及仓库管理。
9、本产品带有零位自锁和自复位装置,操纵时要确保按下手柄上的自锁按钮。
四、本产品与同类近似产品的技术比较
指标产品 |
适应机型 |
备 注 |
本产品 |
通用(程序控制) |
|
