一、概述

FKDX-Z型重量限制器是应用于40T.M以下塔式起重机上的一种安全装置，它限制起重机的最大起重量和相应起升速度下的最大起重量，与力矩、高度、幅度和回转等限位器组成一套完整的安全保护装置。该限制器符合塔式起重机GB5144-1994标准及设计要求。



二、主要技术参数

1、电源：≤380V，50HZ

2、环境温度：-20℃— +60℃

3、无故障工作时间：3000h



三、安装

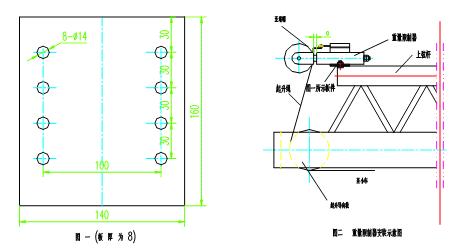

1、将如图1所示板件焊固在起重臂的上弦杆上，用两支M12螺栓将重量限制器固定在该板上，安装方式如图2。

2、开关位置、功能如图3所示，K1串入起升回路，K1动作时切断起升回路，使塔机不能起升；K2分档限速开关与速度控制回路相联，常闭触点串入高速起升回路， 常开触点跨接在高速与中速控制回路之间，当K2动作时，切断高速控制回路，同时接通中速控制回路，实现高中速的自动转换。K2接线：红蓝为常闭，红黄为常开。



四、调试

1、调整重量限制器的前后固定位置，使重量限制器在塔机起吊最大额载的108％时，其伸长量a为35mm左右，然后，通过调整开关K1凸轮位置，使起吊最大起重量的108％时，重物离地立即限位。

2、调整K2扇形凸轮，使塔机起吊其高速下的最大额载的108％时，不能用高速起升且自动转中速运转。



五、维护与保养

1、塔机司机应熟练掌握FKDX-Z型重量限制器的原理功能和调试方法，班前进行检查并开机试验其功能，然后开始工作。

2、各转动、滑动部位应经常涂脂润滑，各紧固部位应经常检查、紧固。

3、塔机转移工地，需拆卸，且再次安装使用前应按说明书对限制器作重新调整。

4、请勿用汽油清洗限位器表面及内部部件。
